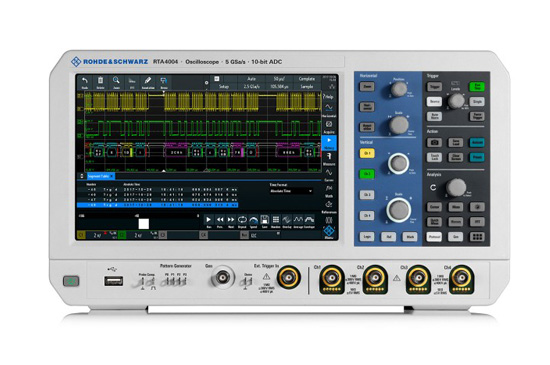

R&S?RTA4000 具備一流的信號完整性和超大深存儲,將“十”力鉅獻提高到更高水平。羅德與施瓦茨專門設計的 10 位 ADC 具備極低噪聲性能和頂級存儲深度,在遇到意外測量挑戰時可以生成高保真波形,確保更加快速準確地進行測量。
· 帶寬:200 MHz 至 1 GHz
· 采樣率:最大 5 Gsample/s
· 存儲深度:最大 1 Gsample
· ADC 分辨率:10 位
· 顯示屏:10.1" 電容式觸摸屏
垂直系統 | ||
信道數 | R&S?RTA4004 | 4 |
帶寬 (–3 dB) | R&S?RTA4004(配備 R&S?RTA-B24x 選件) | 200 MHz、350 MHz、500 MHz、1 GHz |
上升時間(計算值) | R&S?RTA4004(配備 R&S?RTA-B24x 選件) | 1.75 ns、1 ns、700 ps、350 ps |
輸入靈敏度 | 所有范圍內均支持最大帶寬 | |
1 MΩ 時 | 500 μV/div 至 10 V/div | |
50 Ω 時 | 500 μV/div 至 1 V/div | |
DC 增益精度 | 偏移和位置 = 0,自校后,最大工作溫度變化為 ±5°C | |
輸入靈敏度 > 5 mV/div | 全量程的 ±1% | |
輸入靈敏度 ≤5 mV/div 至 ≥ 1 mV/div | 全量程的 ±1.5% | |
輸入靈敏度 < 1 mV/div | 全量程的 ±2.5% | |
ADC 分辨率 | 10 位,高分辨率采樣最高達 16 位 | |
采集系統 | ||
最大實時采樣率 | 2.5 Gsample/s;5 Gsample/s(交織模式) | |
采集存儲 | 100 Msample;200 Msample(交織模式); 1 Gsample 分段存儲 | |
水平系統 | ||
時基范圍 | 在 0.5 ns/div 至 500 s/div 范圍內可選 | |
觸發系統 | ||
觸發類型 | 標配 | 邊沿,寬度,視頻(PAL,NTSC,SECAM,PAL-M,SDTV 576i,HDTV 720p,HDTV 1080i,HDTV 1080p),碼型,Line,串行總線 |
選件 | I2C,SPI,UART/RS-232/RS-422/RS-485,CAN/LIN,音頻 (I2S),ARINC 429,MIL-STD-1553 | |
MSO 選件 | ||
數字信道 | 16(2 個邏輯探頭) | |
采樣率 | 2.5 Gsample/s;5 Gsample/s(交織模式) | |
采集存儲 | 10 Msample | |
波形發生器選件 | ||
分辨率,采樣率 | 14 位,250 Msample/s | |
幅度 | 高阻抗;50 Ω | 20 mV 至 10 V (Vpp);10 mV 至 5 V (Vpp) |
DC 偏移 | 高阻抗;50 Ω | ±5 V;±2.5 V |
通用數據 | ||
屏幕 | 10.1" WXGA TFT 彩色顯示屏(1280 像素 × 800 像素) | |
接口 | 支持 MTP 協議的 USB 主端口,USB 設備端口,LAN,支持遠程顯示和操作的強大 Web 服務器功能 | |
可識別噪聲 | 距離為 1.0 m 時的最大聲壓等級 | 28.3 dB(A) |
尺寸 | W × H × D | 390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in) |
重量 | 3.3 kg (7.3 lb) |
