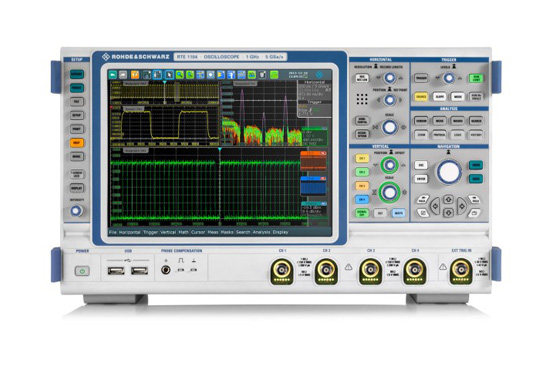

    R&S?RTE1000 示波器

    型號:德國 Rohde & Schwarz

    R&S?RTE1000 示波器提供具有時域、頻域、協議和邏輯分析功能的全集成式多域測試解決方案。在嵌入式設計開發、電力電子分析和一般調試方面,R&S?RTE1000 可快速、準確、輕松地處理日常測試與測量挑戰。 I 最高 16 位垂直分辨率 I 200 Msample 存儲深度,可分析長序列 I 波形捕獲率高達 1 百萬波形/秒,可快速查找信號故障 I 優化的觸控操作

     R&S?RTE1000 示波器提供具有時域、頻域、協議和邏輯分析功能的全集成式多域測試解決方案。在嵌入式設計開發、電力電子分析和一般調試方面,R&S?RTE1000 可快速、準確、輕松地處理日常測試與測量挑戰。

    I    最高 16 位垂直分辨率

    I    200 Msample 存儲深度,可分析長序列

    I    波形捕獲率高達 1 百萬波形/秒,可快速查找信號故障

    I    優化的觸控操作


    ·  帶寬:200 MHz 至 2 GHz

    ·  采樣率:5 Gsample/s

    ·  最大存儲深度:200 Msample

    ·  垂直分辨率:最高 16 位

    ·  MSO:16 個可選數字通道,可升級更新



    垂直系統
    通道數R&S?RTE1022/R&S?RTE1032/ R&S?RTE1052/R&S?RTE1102/ R&S?RTE1152/R&S?RTE12022

    R&S?RTE1024/R&S?RTE1034/ R&S?RTE1054/R&S?RTE1104/ R&S?RTE1154/R&S?RTE12044
    模擬帶寬 (–3 dB)(50 Ω 時)R&S?RTE1022/R&S?RTE1024≥200 MHz

    R&S?RTE1032/R&S?RTE1034≥ 350 MHz

    R&S?RTE1052/R&S?RTE1054≥ 500 MHz

    R&S?RTE1102/R&S?RTE1104≥ 1 GHz

    R&S?RTE1152/R&S?RTE1154≥ 1.5 GHz

    R&S?RTE1202/R&S?RTE1204≥ 2 GHz
    上升時間R&S?RTE1022/R&S?RTE1024< 1.75 ns

    R&S?RTE1032/R&S?RTE1034< 1 ns

    R&S?RTE1052/R&S?RTE1054< 700 ps

    R&S?RTE1102/R&S?RTE1104< 350 ps

    R&S?RTE1152/R&S?RTE1154< 233 ps

    R&S?RTE1202/R&S?RTE1204< 175 ps
    阻抗
    50 Ω ± 1.5%,1 MΩ ± 1% || 16 pF   ± 1 pF(測量值)
    輸入靈敏度所有范圍內均支持最大帶寬50 Ω:500 μV/div 至 1 V/div
                            1 MΩ:500 μV/div 至 10 V/div
    分辨率
    8 位(7 位 ENOB)

    提供高分辨率模式16 位
    采集系統
    實時采樣率
    每通道最大 5 Gsample/s
    采集存儲標配,
                            每通道/單通道激活
    R&S?RTE1000 2 通道型號:10/20 Msample
                            R&S
    ?RTE1000 4 通道型號:10/40 Msample

    最大升級(R&S?RTE-B102 選件),
                            每通道/單通道激活
    R&S?RTE1000 2 通道型號:50/100 Msample
                            R&S
    ?RTE1000 4 通道型號:50/200 Msample
    波形捕獲率
    >1 000 000 波形/秒
    抽取模式抽取模式和波形算法的任意組合采樣,峰值檢測,高分辨率,
                            均方根
    波形算法
    關閉,包絡,平均
    水平系統
    時基范圍
    50 ps/div 至 5000 s/div
    時基精度交付/校準后±2 ppm
    通道去偏移
    ±100 ns
    觸發系統
    觸發類型
    邊沿,毛刺,寬度,欠幅,窗口,超時,間隔,斜率,data2clock,碼型,狀態,串行碼型,TV/視頻,串行總線觸發(選件)
    靈敏度觸發遲滯定義可自動或手動設置(0 div 至 5 div)
    分析和測量功能
    自動測量
    77 項測量功能
    光標測量
    2 個光標組,分別包含兩個水平和兩個垂直光標
    波形數學運算
    4 種數學波形;
                            數學,邏輯操作,比較,F(xiàn)IR 濾波器,F(xiàn)FT
    MSO 選件
    數字通道
    16(2 個邏輯探頭)
    輸入阻抗
    100 k || 4 pF
    采樣率
    每通道的采樣率為 5 Gsample/s
    采集存儲
    每通道的存儲深度為 100 Msample
    并行總線
    最多 4 個
    通用數據
    尺寸W x H x D427 mm × 249 mm × 204 mm
                            (16.81 in × 9.8 in × 8.03 in)
    重量無選件,標配8.6 kg (18.96 lb)
    屏幕
    10.4" LC TFT 彩色觸摸屏,
                           1024 × 728 像素 (XGA)
    接口
    1 Gbit/s LAN、4 × USB 2.0、GPIB(選件)、DVI(用于外部監視器)、外部觸發、觸發輸出
