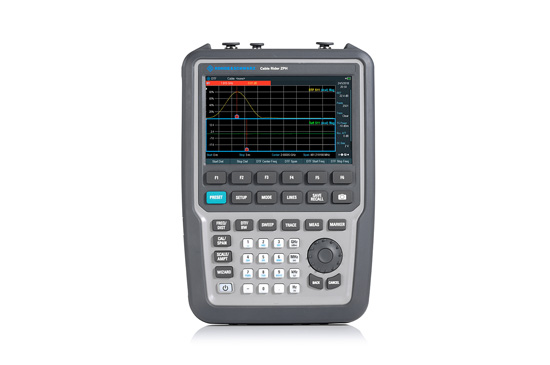

頻率范圍 | R&S?Cable Rider ZPH(單端口型號 .02) | 2 MHz 至 3 GHz |
帶 R&S?ZPH-B4 選件 | 2 MHz 至 4 GHz | |
R&S?Cable Rider ZPH(雙端口組合型號 .12) | ||
帶 R&S?ZPH-K1 選件 | 5 kHz 至 3 GHz | |
帶 R&S?ZPH-B4 和 R&S?ZPH-K1 選件 | 5 kHz 至 4 GHz | |
頻率分辨率 | 1 Hz | |
僅使用組合型號 .12 執行頻譜測量,配備 R&S?ZPH-K1 選件 | ||
頻譜純度,SSB 相位噪聲 | f = 500 MHz,30 kHz 載波偏置 | < –88 dBc (1 Hz),典型值 –95 dBc (1 Hz) |
f = 500 MHz,100 kHz 載波偏置 | < –98 dBc (1 Hz),典型值 –105 dBc (1 Hz) | |
f = 500 MHz,1 MHz 載波偏置 | < –118 dBc (1 Hz),典型值 –125 dBc (1 Hz) | |
顯示平均噪聲電平 (DANL) | 0 dB 射頻衰減,50 Ω 端接,分辨率帶寬 = 1 kHz,視頻帶寬 = 10 Hz,采樣檢波器,對數刻度,歸一化為 1 Hz | |
頻率前置放大器 = 關閉 | ||
1 MHz 至 10 MHz | < –130 dBm,典型值 –135 dBm | |
10 MHz 至 1 GHz | < –142 dBm,典型值 –146 dBm | |
1 GHz 至 4 GHz | < –140 dBm,典型值 –144 dBm | |
頻率前置放大器 = 開啟 | ||
1 MHz 至 10 MHz | < –150 dBm,典型值 –160 dBm | |
10 MHz 至 3 GHz | < –158 dBm,典型值 –163 dBm | |
3 GHz 至 4 GHz | < –156 dBm,典型值 –161 dBm | |
最大允許的雜散信號 | 測量 = 反射 (S11)/單端口電纜損耗/故障點距離分析 | +17 dBm(標稱值) |
數據點 | 可選擇 | 101 至 2501 |
反射測量 S11 | ||
修正方向性 | 2 MHz ≤ f ≤ 4 GHz(已安裝 R&S?ZPH-B4 選件) | > 42 dB(標稱值) |
測量速度 | 0.3 毫秒/數據點 | |
結果格式 | 幅度、VSWR、幅度和故障點距離、VSWR 和故障點距離 | |
單端口電纜損耗測量 | ||
結果格式 | 幅度 | |
范圍 | 可選擇 | 1/2/5/10/20/50/100/120/150 dB |
故障點距離分析 | ||
結果格式 | 回波損耗 (dB),VSWR | |
故障點分辨率 | (1.5 m × 108 m × 速率系數/跨度) | |
最大電纜長度 | 取決于電纜損耗 | 1500 m(標稱值) |
最大額定輸入電平 | ||
直流電壓 | 50 V | |
連續波射頻功率 | 型號 .02:端口 1(功率計輸入) | 30 dBm |
型號 .12:端口 1(射頻輸入) | 20 dBm | |
端口 2(反射計輸入) | 23 dBm | |
通用數據 | ||
顯示分辨率 | WVGA | 800 像素 × 480 像素 |
電池(R&S?HA-Z306 選件) | 容量 | 72 Wh |
電壓 | 11.25 V(標稱值) | |
充滿電的新電池的續航時間 | 最長 9 小時 | |
尺寸 | 寬 × 高 × 深 | 202 mm × 294 mm × 76 mm |
重量 | 2.5 kg (5.5 lb) |
