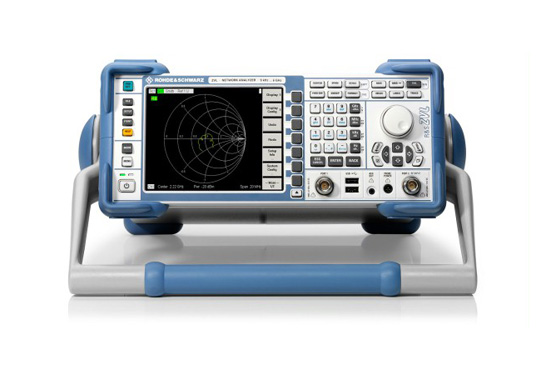

    R&S?ZVL 矢量網絡分析儀

    型號:R&S?ZVL

    R&S?ZVL 是一款經濟實惠、功能強大的緊湊便攜式網絡分析儀,非常適用于開發、生產和服務應用。 該分析儀也是唯一一款將網絡分析儀、頻譜分析儀以及功率計的功能集于一體的儀器,能夠顯著提高您的工作效率。

    R&S?ZVL 是一款經濟實惠、功能強大的緊湊便攜式網絡分析儀,非常適用于開發、生產和服務應用。 該分析儀也是唯一一款將網絡分析儀、頻譜分析儀以及功率計的功能集于一體的儀器,能夠顯著提高您的工作效率。

    主要特點

    ·  可選頻譜分析以及數字通信標準

    ·  可顯示所有四個 S 參數的雙向測試裝置

    ·  R&S?ZVL3-75: 用于電視及有線電視測量的 75 Ω 矢量網絡分析儀

    ·  可顯示所有相關參數的多跡線顯示屏

    ·  旨在檢測電纜故障的故障點距離測量

    ·  時域分析

    ·  適用于 R&S?NRP-Z 功率探頭系列的 USB 連接器,可確保精確的功率測量

    ·  內置電池以及 12 V 直流操作

    ·  小巧輕便,緊湊便攜


    特性和優勢

    ·  全單端口 (OSM)、全二端口 (TOSM) 以及單向二端口校準

    ·  S 參數、阻抗、導納以及穩定性的測量

    ·  以史密斯圓圖、反轉史密斯圓圖、幅度和相位、極坐標圖、實 部、虛部、群時延、電壓駐波比 (VSWR) 的形式輸出結果

    ·  無限數量的1)跡線和信道; 在單個圖表中重疊顯示不同信道的跡線

    ·  跡線評估:最大值、最小值、峰間值、均方根值 (RMS)、平均值、標準偏差、電長度、相位延遲

    ·  在中心頻率、帶寬、波紋、品質因子、衰減等方面的帶通濾波器評估

    ·  可選頻譜分析儀功能 (R&S?ZVL-K1) 以及全部的網絡分析儀功能同時可用



    頻率范圍9& kHz(典型值為 5 kHz)至 3& GHz/6& GHz/13.6 GHz
    測量時間(在 100& kHz 中頻帶寬下為 201 個測試點,使用歸一化校準)
                        <50 ms
    數據傳輸時間(201 個測試點)
    在 100& Mbit/s LAN 中通過羅德與施瓦茨接口總線 (RSIB)1.5 ms
    在 10& Hz 測量帶寬下的動態范圍(20& MHz 至 3& GHz)>115 dB,典型值 123& dB (ZVL3,ZVL6)
                            > 100 dB,典型值 105 dB (ZVL13)
    輸出功率范圍–50& dBm 至 0& dBm,典型值 –60& dBm 至 +10& dBm(ZVL3、ZVL6 以及 ZVL3-75)
    測量帶寬10& Hz 至 500& kHz(按 1/2/5 步進)
    跡線噪聲< 0.005& dB(rms 高于 10& MHz)
    接收機步進衰減器(最高額定輸入功率)0& dB 至 30& dB
    信道、圖表及跡線的數量>1001)
    每個跡線的測試點的數量2 到 4001
    操作系統Windows XP Embedded
    重量(不含電池)<7 kg (15.43 lb)



    頻譜分析(R&S?ZVL-K1 選件)

    頻率范圍

    9& kHz  3& GHz/6& GHz/13.6   GHz

    頻率不確定性

    1 × 10–6

    &

     R&S?FSL-B4 選件

    1 × 10–7

    分辨率帶寬

    &

    標準

    300& Hz  10& MHz(按 1/3 步進),20& MHz(在零跨度的情況下)

    &

     R&S?FSL-B7 選件

    (1& Hz) 10& Hz  10& MHz(按 1/3 步進)

    視頻帶寬

    10& Hz  10& MHz

    I/Q 解調帶寬

    20& MHz

    單邊帶相位噪聲 (500& MHz)

     10& kHz 載波偏置的情況下相位噪聲的典型值為 –103& dBc (1& Hz)

    顯示平均噪聲電平


    無前置放大器 (1& GHz)

    <–140& dBm (1& Hz)

    有前置放大器 (1& GHz)

    <–156& dBm (1& Hz),典型值 –163& dBm (1& Hz)

    三階截止點 (TOI)

    >+5 dBm,典型值 +12 dBm

    檢波器

    最高/最低峰值、自動尋峰、均方根值、準峰值、平均值、樣點

    電平測量不確定度(95% 置信級)

    <0.5 dB
