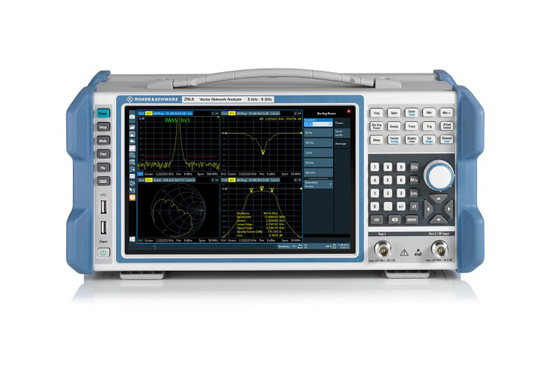

R&S?ZNL 提供 5 kHz 至 3 GHz (或 6 GHz) 的頻率范圍,非常適合工業電子及無線通信中的各種RF 組件測量應用。
R&S?ZNL由于具有擴展選件的功能,可以幫助用戶減少成本投入。R&S?ZNL基本單元即可完成頻譜儀選件功能的升級。此外,R&SZNL亦可用作一臺射頻功率計,
是一臺三合一的多功能分析儀。
研究實驗室的測量任務在研究過程中可能會發生變化。無需購買多臺不同功能的儀器,研究實驗室、維修中心、大學及生產工廠只需使用一臺R&S?ZNL即可實現比同
類其它儀器更快的測量速度和更高的射頻性能。
關鍵特性
· 頻率范圍:5 kHz 至 3 GHz (R&S?ZNL3);5 kHz 至 6 GHz (R&S?ZNL6)
· 雙端口矢量網絡分析儀,支持雙向測量
· 通用儀器概念:矢量網絡分析儀
· 集成完整的頻譜儀功能選件 (R&S?ZNL3)
· 可顯示功率計測量結果
· 具有很寬的動態范圍(典型值為 130 dB)
· 輸出功率范圍:–40 dBm 至 + 3 dBm(典型值)
· 測量帶寬:1 Hz 至 500 kHz
· 快速測量:測量 401 個數據點只需 16.7 ms(中頻帶寬
· 100 kHz,頻跨 200 MHz,雙端口 TOSM (SOLT))
· 尺寸緊湊且重量輕 (6-8 kg)
· 提供可選電池盒
· Windows 10? 操作系統
三合一分析儀:緊湊型矢量網絡分析儀
· 可靠的 RF 性能
· 靈活的儀器特性:支持電子校準單元,適合生產和實驗室應用
· 支持時域及故障點距離測量
· 緊湊型三合一儀器
· 可通過 LAN 和 GPIB 選件實現遠程控制
三合一分析儀:集成完整的頻譜分析儀功能
· 內部集成硬件的 RF 性能可靠
· 頻譜模式
· 模擬解調
· 數字解調
三合一分析儀:RF 功率計
· 進行準確的功率測量
簡要技術參數 | ||
網絡分析 | ||
頻率范圍 | R&S?ZNL3 | 5 kHz 至 3 GHz |
R&S?ZNL6 | 5 kHz 至 6 GHz | |
動態范圍 | >120 dB(規定值);典型值 >130 dB | |
輸出功率 | 0 dBm(規定值);典型值 + 3 dBm | |
軌跡噪聲 | <0.0035 dB(規定值);典型值 < 0.0005 dB | |
測量速度
| ||
掃描時間 | 401 點,雙端口 TOSM,200 MHz 頻
跨,100 kHz 中頻帶寬 | 16.7 ms |
數據傳輸 | ||
IEC/IEEE,201 點 | 3 ms(典型值) | |
HiSLIP(通過 1 Gbit/s LAN) | 2.5 ms(典型值) | |
測量參數 | Sxy;波量、波量比、阻抗參數 (Zxy);導納參數 (Y);穩定因子 | |
顯示圖 |
dB幅度、相位、史密斯圖、極化圖、SWR、無翻轉相位、線性幅度、
inv. Smith、實部、虛部、延遲 | |
校準方法 | 反射歸一化開路或短路,反射 OSM (OSL),增強型反射歸一化OM或 SM;
傳輸歸一化(響應校準),雙向傳輸歸一化(響應校準),單向雙端口,TOSM(SOLT) | |
測量數據點 | VNA 模式 | 1 至 100 001 |
SA 模式 | 101 至 100 001 | |
中頻帶寬 | 1 Hz 至 500 kHz,按 1/1.5/2/3/5/7 步進 | |
頻譜分析(帶 R&S?ZNL3-B1 選件的 R&S?ZNL3) | ||
頻率范圍 | 5 kHz 至 3 GHz(分辨率 1 Hz) | |
顯示平均噪聲電平 (DANL) | 射頻衰減 0 dB | <–140 dBm(規定值);典型值 <–150 dBm |
相位噪聲 | 1 GHz,10 kHz 偏移 | <–103 dBc (1 Hz);<–108 dBc (1 Hz) |
最大信號分析帶寬 | 帶 R&S?FPL1-B40 選件 | 40 MHz |
互調 | ||
三階截止點 (TOI) | 300 MHz ≤ fin ≤ 3 GHz | >16 dBm(規定值);典型值 >20 dBm |
二次諧波截止 (SHI) | 900 MHz ≤ fin ≤ 1.5 GHz | 70 dBm(標稱值) |
通用數據 | ||
限值線 | VNA 模式 | 單個限值線、分段限值線、上限、下限 |
信道 | 一臺 VNA 裝置內 | 無限制 |
信道設置 | 最多 14 個 | |
軌跡 | VNA 模式 | 無限制 |
SA 模式(R&S?ZNL3-B1 選件) | 6 | |
標記點 | VNA 模式 | 每條軌跡最多 10 個參考標記點 |
SA 模式(R&S?ZNL3-B1 選件) | 16 | |
操作系統 | Windows 10? | |
顯示屏 | 26.4 cm (10.1"),對角線 WXGA 彩色 LCD 顯示屏,帶觸摸屏 | |
尺寸 (W × H × D) | 408 mm × 186 mm × 235 mm (16.06 in × 7.32 in × 9.25 in) | |
重量 | 取決于配置 | 6-8 kg (13.23-17.64 lb) |
